- نمایشگر 4*2 رقمی
- مناسب برای نصب بر روی پنل
- پنل جلویی ضد آب IP65
- ولتاژ تغذیه 24V AC ، 8-24V AC ، 10-30V DC ، 110V AC ، 90-250V AC (مطابق با سفارش)
- جنس بدنه از مواد خودخاموش شونده
- دارای وزن تقریبی 400 گرم بعد از بسته بندی

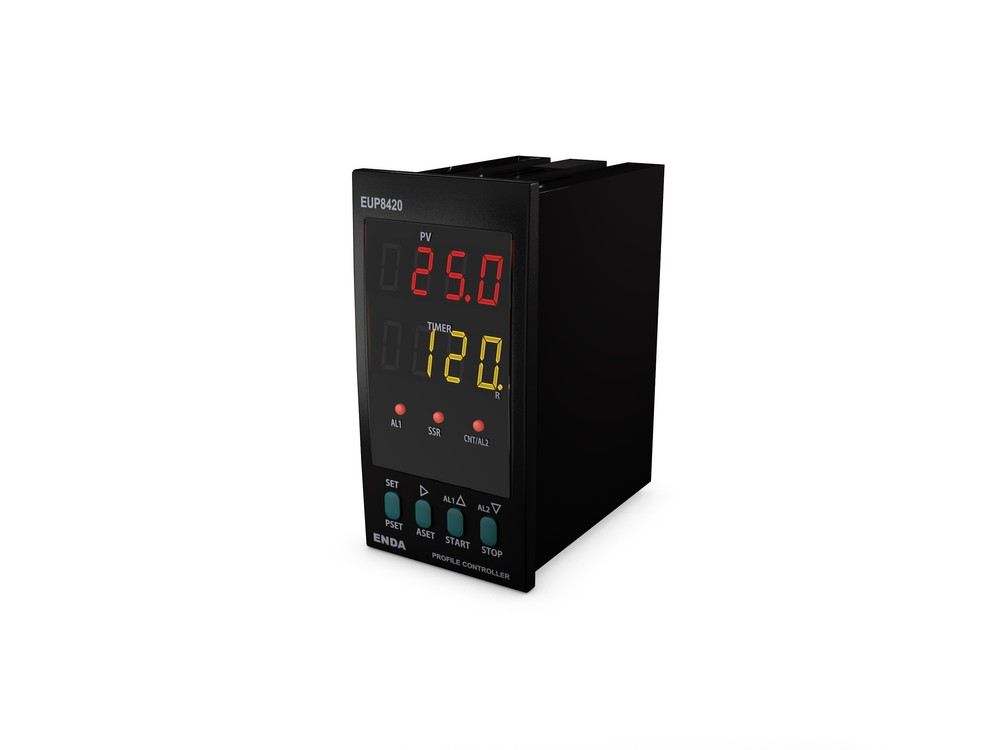

EUP8420
پروفایل کنترلر
- سایز96*48 میلیمتر
- قابلیت انتخاب دو ست پوینت مجزا
- قابلیت انتخاب سنسور ورودی به صورت ترموکوپل و Pt100
- ورودی دیجیتال
- قابلیت انتخاب ورودی به صورت ( 0-10V, 0-25mV, 0-50mV, 0/4-20mA )
- قابلیت پروفایل کنترل در ۸ مرحله
- قابلیت برنامه‌ریزی برای آلارم یک و آلارم ۲ به صورت مجزا در هر مرحله
- ادامه عملیات اجرا شده در صورت قطع برق
- محاسبه دقیق مقادیر PID
- قابلیت انتخاب عملکرد ورودی دیجیتال در سه حالت مختلف
- قابلیت انتخاب عملکرد دکمه فانکشن در سه حالت مختلف
- قابلیت سافت استارت
- قابلیت انتخاب خروجی کنترل به صورت آنالوگ SSR یا رله
- قابلیت انتخاب خروجی آنالوگ به صورت 0 - 20mA یا 4 - 20mA
- می‌توان رله خروجی C/A2 را به عنوان خروجی کنترل یا آلارم دوم انتخاب نمود
- می‌توان رله خروجی A1 را به عنوان کنتترل برودت به صورت PID یا آلارم اول انتخاب نمود
- قابلیت حالت کنترل بصورت گرمایشی و یا برودتی
- قابلیت تعریف آفست برای ورودی
- قابلیت انتخاب وضعیت خروجی کنترل در هنگام خرابی سنسور
- ارتباط توسط پروتکل مدباس RS485 (سفارشی)
- دارای نشان استاندارد CE
- تنظیمات آسان توسط پنل جلویی
- انتخاب سنسور ورودی (ترموکوپل و یا pt100)
- محاسبه پارامترهای Self Tune) PID)
- انتخاب خروجی به صورت کنترل آنالوگ، رله و یا SSR
- انتخاب خروجی آنالوگ به صورت 20-0/4 میلی آمپر
- انتخاب رله خروجی به عنوان Alarm 2 و یا رله کنترلی خروجی
- انتخاب رله خروجی A1 به عنوان خروجی Alarm1 و یا خروجی PID برای کنترل برودت
- کنترل گرما و سرما
- خصوصیت آفست ورودی بین 99- تا 100
- تنظیم حالت خروجی به صورت On-Off و یا به صورت متناوب هنگام قطع شدن سنسور
- کنترل در 8 گام به صورت مجزا
- برنامه ریزی Alarm 1 و Alarm 2 به صورت مجزا در هر گام
- برنامه ریزی از طریق کی پد و یا ارتباط از طریق RS485 ModBus
- انتخاب واحد زمانی برحسب ثانیه و یا دقیقه
- مبدل A/D
- 1 رله خروجی به صورت NO+NC 2A برای کنترل خروجی و یا Alarm 2
- 1 رله خروجی به صورت NO 2A برای Alarm 1
- 1 خروجی آنالوگ یا SSR
- ورودی به صورت 20mA -0/4, 0-10V, 2-10V, 0-25mV, 0-50mV
- ورودی دیجیتال
- ورودی قابل انتخاب به صورت ترموکوپل یا PT100
- اتصال راحت توسط ترمینال فیشی
توضیحات
- سایز96*48 میلیمتر
- قابلیت انتخاب دو ست پوینت مجزا
- قابلیت انتخاب سنسور ورودی به صورت ترموکوپل و Pt100
- ورودی دیجیتال
- قابلیت انتخاب ورودی به صورت ( 0-10V, 0-25mV, 0-50mV, 0/4-20mA )
- قابلیت پروفایل کنترل در ۸ مرحله
- قابلیت برنامه‌ریزی برای آلارم یک و آلارم ۲ به صورت مجزا در هر مرحله
- ادامه عملیات اجرا شده در صورت قطع برق
- محاسبه دقیق مقادیر PID
- قابلیت انتخاب عملکرد ورودی دیجیتال در سه حالت مختلف
- قابلیت انتخاب عملکرد دکمه فانکشن در سه حالت مختلف
- قابلیت سافت استارت
- قابلیت انتخاب خروجی کنترل به صورت آنالوگ SSR یا رله
- قابلیت انتخاب خروجی آنالوگ به صورت 0 – 20mA یا 4 – 20mA
- می‌توان رله خروجی C/A2 را به عنوان خروجی کنترل یا آلارم دوم انتخاب نمود
- می‌توان رله خروجی A1 را به عنوان کنتترل برودت به صورت PID یا آلارم اول انتخاب نمود
- قابلیت حالت کنترل بصورت گرمایشی و یا برودتی
- قابلیت تعریف آفست برای ورودی
- قابلیت انتخاب وضعیت خروجی کنترل در هنگام خرابی سنسور
- ارتباط توسط پروتکل مدباس RS485 (سفارشی)
- دارای نشان استاندارد CE
- ابعاد برش مورد نیاز پنل : طول 45 میلیمتر، ارتفاع 90.5 میلیمتر
- ابعاد خارجی : طول 48میلیمتر، ارتفاع 96 میلیمتر، عمق 87 میلیمتر
- حداقل عمق مورد نیاز برای خروج راحت از پنل : 90 میلیمتر
- حداکثر ضخامت پنل برای نصب دستگاه : 10 میلیمتر
- دمای مناسب کارکرد دستگاه بین 0 تا 50 درجه سانتیگراد
- دمای نگهداری محصول بین 25- تا 70 درجه سانتیگراد بدون یخ زدگی
- حداکثر رطوبت محیط کارکرد دستگاه %80 در دمای 31 درجه می باشد که به صورت خطی به %50 در دمای 40 درجه سانتیگراد کاهش می یابد
- حداکثر ارتفاع کاری 2000 متر از سطح دریا
- عدم استفاده در محیط هایی که دارای گازهای خورنده و قابل اشتعال
